布袋式除塵器的構造介紹

   袋式除塵器的除塵作用是依靠濾袋來實現的。當含塵氣體由濾袋的一面到達另一面時，粉塵被阻留在濾袋的表面，氣體便被凈化。積附在濾袋表面的粉塵層也能起濾塵作用，從而很高的除塵效率。

  袋式除塵器除了有除塵部件——除塵布袋外，還有一個很重要的組件——清灰裝置。由于除塵濾袋表面粉塵層的不斷增厚，濾袋對氣流的阻力逐漸增加。氣體通過的能力逐漸減小。也是說，脈沖除塵器的處理風量越來越小。若無適當措施清理灰塵，除塵器布袋會被堵塞，妨礙除塵系統的正常運行。為了讓袋式除塵器持續地工作，及時清理濾袋上積灰，使濾袋經常處于比較干凈的狀態。因此，袋式除塵器一般都安裝有清灰裝置(簡易袋式除塵器除外)。配有自動清灰裝置的袋式除塵器都安裝有控制器，用來控制清灰裝置的工作次數和強度，使粉塵層厚度合適，除塵工作的順利進行。

  同時，木工除塵器還安有收集粉塵的灰斗，收集清落的粉塵?；叶废路揭话阍O排灰機械，如螺旋輸灰機，刮板輸送機，排灰閥（卸料器）等。袋式除塵器一般都設有外殼，將濾袋和清灰機構等部件裝在外殼內。外殼通常被分為兩部分：一部分是塵氣室，裝有進氣口，是含塵氣體進入的地方；另一部分是凈氣室，裝有排氣口，是凈化后的氣體排出的地方，在殼體上有人孔或手孔，以便檢查和維修。

工作原理

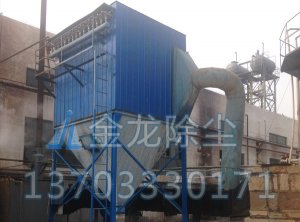

脈沖布袋除塵器由灰斗、上箱體、中箱體、下箱體等部分組成，上、中、下箱體為分室結構。

含塵氣體由灰斗進入過濾室，較粗顆粒直接落入灰斗或灰倉，灰塵氣體經濾袋過濾，粉塵阻留于濾袋表面，凈氣經袋口到凈氣室、由風機排入大氣，當濾袋表面的粉塵不斷增加，導致設備阻力上升至設定值時，時間繼電器輸出信號，程控儀開始工作，逐個開啟脈沖閥，使壓縮空氣通過噴口對濾袋進行噴吹清灰，使濾袋突然膨脹，在反向氣流的作用下，附于濾袋表面的粉塵脫離濾袋落入灰斗內，粉塵由卸灰閥排出，全部濾袋噴吹清灰結束后，除塵器恢復正常工作。

脈沖袋式除塵器正常工作時，含塵氣體由進風口進入灰斗，由于氣體體積的膨脹，一部分較粗的塵粒受慣性或自然沉降等原因落入灰斗，其余大部分塵粒隨氣流上升進入袋室，經濾袋過濾后，塵粒被滯留在濾袋的外側，凈化后的氣體由濾袋內部進入上箱體，再由閥板孔、排風口排入大氣，從而達到除塵的目的。
