氣動插板閥的工作原理

 氣動插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或切斷。氣動插板閥的優點結構簡單、操縱靈活、重量輕、無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調整尺度。結構特點結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小于10mm的顆粒料，晶粒料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調節開度。主要用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等。是控制流量變化較大，啟動頻繁，切斷的理想設備。

氣動單雙向插板閥又稱手動刀型閘閥，刀形閘閥它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。

氣動插板閥工作原理 ：

主要由框架、閘板、氣缸、螺母等零件構成，根據氣缸的伸縮使活塞桿帶動閘板沿水平方向往復運動，達到閘門的啟閉目的。

富萊爾生產的氣動插板閥是輸送飛灰和粉狀干物料的系統中用它截止輸送物的裝置，也可安裝在干式除塵器、煙道等灰斗下部，也可與電動給料機配套使用，工作溫度可達六百度，插板閥重量輕、體積小、無飛灰外跑。

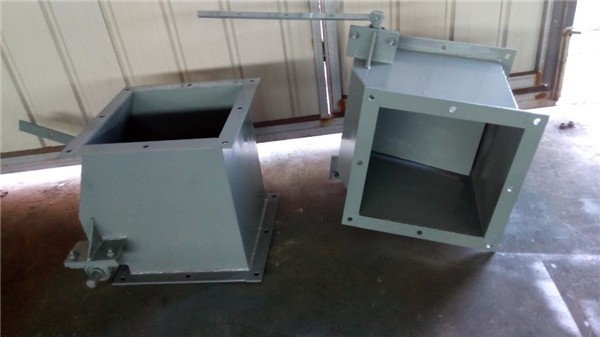

富萊爾氣動插板閥分為：?jiǎn)蜗驓鈩?dòng)插板閥、雙向氣動插板閥、圓口氣動插板閥、方口氣動插板閥

富萊爾氣動插板閥結構特點：

本閥結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小于 Φ 10mm 的顆粒料，晶粒料的輸送及流量調節，安裝不受角度限制， 操作方便， 能隨時調節開度。該閥門為氣缸驅動操作，可配氣源三聯件。
